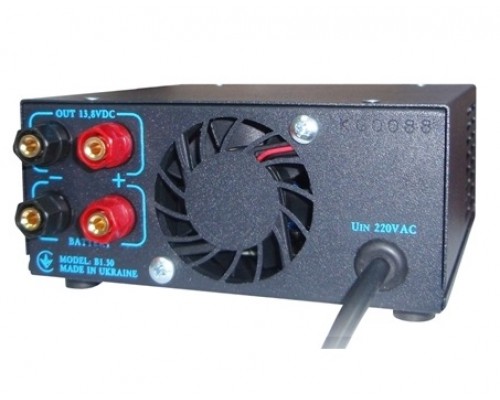

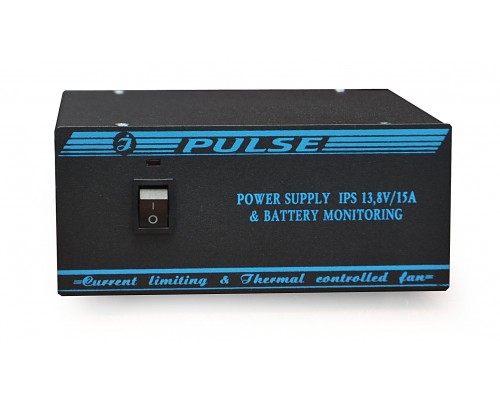

IPS 220V/13.8V-15A BM джерело живлення

Джерело живлення IPS 13,8V/15A ВМ призначене для живлення в стаціонарних умовах різної радіоапаратури.Режим роботи – цілодобовий.

Із виходом на резервне живлення.

Вхідна напруга 220В (±15%) 50Гц

Вихідна напруга 13,8

Струм навантаження 0-15 (100% цикл)

Основні технічні характеристики:

Номінальне значення напруги мережі живлення змінного струму 220В.

Робочий діапазон напруги мережі живлення змінного струму (187…242)В.

Допустимий діапазон напруги живильної мережі змінного струму (180...250)В.

Вихідна напруга постійного струму Uвих (13,8±0,1)В.

Максимальний вихідний струм Iмакс 15А.

Нестабільність вихідної напруги при зміні напруги мережі живлення у всьому робочому діапазоні і струмі навантаження 0,9 Iмакс, не більше 1%.

Нестабільність вихідної напруги при зміні струму навантаження від 0 до 0,9 Iмакс при номінальній напрузі мережі живлення, не більше 1%.

Пульсація вихідної напруги в режимі стабілізації напруги, не більше 100мВ ефективного значення.

Пульсація вихідної напруги в режимі обмеження струму, не більше 400мВ ефективного значення.

Температурний дрейф вихідної напруги в режимі стабілізації напруги не більше 0,02%/С.

Максимальний викид вихідної напруги при скиданні навантаження від 0,9 Iмакс до 0 в режимі стабілізації напруги, не більше 7% від Uвих ефективного значення.

Захист від перевантажень та коротких замикань автоматичний.

Допускається заземлення однієї з вихідних клем

За способом захисту людини від ураження електричним струмом, прилад відповідає класу 01

Напруга на акумуляторній батареї, при якому відбувається її автоматичне підключення до навантаження за відсутності напруги мережі змінного струму, (12,0…12,4)В.

Напруга на акумуляторній батареї, при якому відбувається її автоматичне відключення від навантаження за відсутності напруги мережі змінного струму, (10,5…10,8)В.

Напруга на акумуляторній батареї, при якому відбувається її автоматичне підключення до приладу за наявності напруги мережі змінного струму, не більше 9В.

За ступенем захисту корпусом електричного обладнання – класу IP20

Електрична міцність ізоляції між замкнутими контактами мережевого шнура та корпусом приладу, між замкнутими вихідними клемами та корпусом приладу, а також між замкнутими контактами мережевого шнура та замкнутими вихідними клемами приладу, витримує без пробою випробувальну напругу 1000 В ефективного значення.

К.К.Д. приладу при максимальній вихідній потужності, щонайменше 0,8.

Температура навколишнього повітря від 0 ° С до +40 ° С;

Відносна вологість повітря 95% за температури +35°С;

Габаритні розміри приладу (ШхВхГ) 150х95х170 мм.

Маса приладу, трохи більше 1,5 кг.
