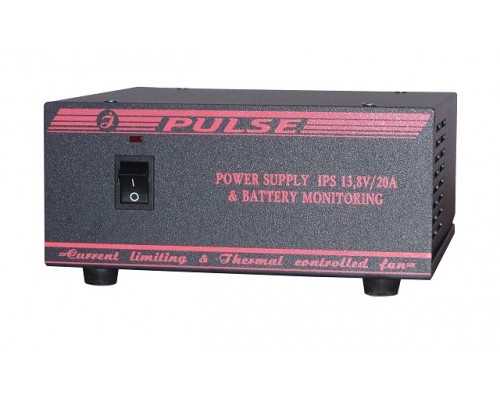

IPS 220V/13.8V-20A BM джерело живлення

Джерело живлення IPS 13,8V/20A ВМ призначене для живлення в стаціонарних умовах різної радіоапаратури.

Режим роботи – цілодобовий.

Вихід резервне живлення.

Джерело живлення IPS 13,8V/20A ВМ призначене для живлення в стаціонарних умовах різної радіоелектронної апаратури, пристроїв автомобільної електроніки, електродвигунів постійного струму, приладів освітлення та інших споживачів енергії.

Передбачена можливість підключення резервної акумуляторної батареї

 Умови експлуатації:

- температура навколишнього повітря від -40 ° С до +40 ° С;

- відносна вологість повітря 95% за температури +35°С;

- Режим роботи – цілодобовий.

ОСНОВНІ ТЕХНІЧНІ ДАНІ ТА ХАРАКТЕРИСТИКИ

Номінальне значення напруги мережі живлення змінного струму 220В.

Робочий діапазон напруги мережі живлення змінного струму (187…242)В.

Допустимий діапазон напруги живильної мережі змінного струму (180...250)В.

Вихідна напруга постійного струму Uвих (13,8±0,1)В.

Максимальний вихідний струм I макс 20А.

Нестабільність вихідної напруги при зміні напруги мережі живлення у всьому робочому діапазоні і струмі навантаження 0,9 Iмакс, не більше 1%.

Нестабільність вихідної напруги при зміні струму навантаження від 0 до 0,9 Iмакс при номінальній напрузі мережі живлення, не більше 1%.

Пульсація вихідної напруги в режимі стабілізації напруги, не більше 100мВ ефективного значення.

Пульсація вихідної напруги в режимі обмеження струму, не більше 300мВ ефективного значення.

Напруга на акумуляторній батареї, при якому відбувається її автоматичне підключення до навантаження - 12,0…12,4В

Напруга на акумуляторній батареї, при якому відбувається її автоматичне відключення від навантаження - 10,5...10,75В

Напруга на акумуляторній батареї, при якому відбувається її автоматичне підключення до приладу за наявності напруги мережі змінного струму - не більше 9,0 В

Температурний дрейф вихідної напруги в режимі стабілізації напруги не більше 0,02%/°С.

Максимальний викид вихідної напруги при скиданні навантаження від 0,9 Iмакс до 0 в режимі стабілізації напруги, не більше 7% від Uвих ефективного значення.

Допускається послідовне або паралельне з'єднання однотипних приладів для збільшення відповідно до вихідної напруги або струму.

У приладі захист від перевантажень та коротких замикань здійснюється автоматично шляхом переходу з режиму стабілізації напруги в режим обмеження струму та навпаки.

Прилади допускають заземлення однієї з вихідних клем.

За способом захисту людини від ураження електричним струмом прилад відповідає класу 01, а за ступенем захисту корпусом електричного обладнання – IP20.

Електрична міцність ізоляції між замкнутими контактами мережевого шнура та корпусом приладу, між замкнутими вихідними клемами та корпусом приладу, а також між замкнутими контактами мережевого шнура та замкнутими вихідними клемами приладу, витримує без пробою випробувальну напругу 1000 В ефективного значення.

К.П.Д. приладу при максимальній вихідній потужності, щонайменше 0,8.

Габаритні розміри приладу (Ш х В х Г) 150 х 72 х 169 мм.

Маса приладу, трохи більше 1,2 кг.
