Система дистанционного управления с пультом ПДУ-3Е предназначена для управления КВ/УКВ радиостанциями производства Hytera, Vertex Standard, Icom, Motorola, Kenwood, Рута по IP-сетям Ethernet/Internet. IP-сеть может быть построена с использованием кабеля типа «витая пара», волоконно-оптической линии связи, радиорелейной линии, а также сети Wi-Fi/WiMAX.
Система ПДУ-3Е ТТ состоит из:
- пульта управления c микрофоном и динамиком ПДУ-3Е;
- исполнительного устройства, размещенного возле станции.
Базовые функциональные возможности системы ДУ с пультом ПДУ-3Е:
- включение/выключение режима ПЕРЕДАЧА радиостанции;
- включение/выключение шумоподавителя;
- переключение каналов радиостанции;
- включение/выключение сканирования каналов;
- сброс радиостанции на приоритетный канал;
- подключение регистратора речи или магнитофона к пульту ДУ;
- контроль канала связи между ПДУ и исполнительным устройством;
- питание пульта осуществляется от сети переменного тока напряжением 220 В/50 Гц или от источника бесперебойного питания постоянного тока 12 В/4 А (определяется при заказе).

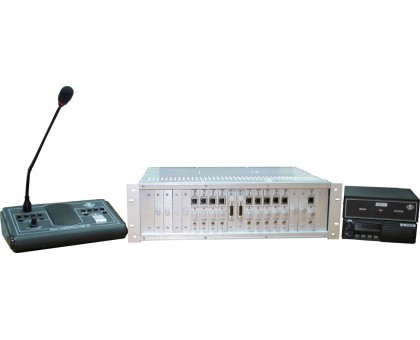

Система ПДУ-3Е ТМ (точка-многоточка) состоит из:
- Системная консоль с канальными картами ПДУ-3Е;
- Пульт управления з микрофоном и динамиком ПДУ-3Е;
- Исполнительное устройство, расположенное возле радиостанции;
- Карта мониторинга и архивации (опция).
Базовые функциональные возможности системы ДУ с пультом ПДУ-3Е (точка-многоточка):
включение/выключение режима ПЕРЕДАЧА радиостанции :
- до 16 каналов управления радиостанциями в одной системной консоли;
- до 8 каналов управления радиостанциями в одной системной консоли, в случае использования карт мониторинга и архивации.
подключение двух пультов управления ПДУ-3Е;
включение/выключение шумоподавителя;
подключение регистратора речи или магнитофона к карте мониторинга и архивации ;
контроль канала связи между канальной картой и исполнительным устройством;
питание системной консоли осуществляется от источника бесперебойного питания постоянного тока 12 В/8А или от сети переменного тока напряжением 220 В/50 Гц (определяется при заказе).
Система ДУ предназначена для работы в диапазоне рабочих температур -25ºС... +60ºС и относительной влажности воздуха до 98 % при температуре 25ºС.
Дополнительное оборудование для построения системы свызи с помощью ПДУ-3Е:
Системная консоль СК-3Е-02 с пультом ДУ;
Канальный комплект КК-3Е-02;
Карта мониторинга с УМ КМА-3Е-У;
Динамик ГУ-25;
Дополнительный пульт ДУ;
Плата канала консоли канального комплекта КК-3Е-02 ;
ИУ канального комплекта КК-3Е-02;
Модуль подключения доп. пультов ПДУ-1К;
Пульт ПДУ-1К;
Блок питания ДЖ-1315АС;
Блок питания ДЖ-1315А;
Модем D-Link 2540U (как пример).
1. Системы дистанционного управления з пультом ПДУ-3Е (точка-точка).
Система СДК состоит из:
- пульта управления с микрофоном и динамиком ПДУ-3Е;
- исполнительного устройства, расположенного возле радиостанции.
1. | Система дистанционного управления с ПДУ-3E (базовый комплект) | 1100,0 у.о. |
2. | Дополнительный диспетчерский пульт ПДУ-1К | 295,0 у.о. |
3. | Устройство подсоединения дополнительных пультов ПДУ-1К (в случае необходимости подключения двух или больше дополнительных пультов) | від 150,0 у.о. |
4. | Система гарантированного питания ДЖ-1315А (без АКБ) | 140,0 у.о. |
2. Системы дистанционного управления с пультом ПДУ-3Е (точка-многоточка)
Система СДК состоит из:
- Системная консоль с канальными картами и картами мониторинга ПДУ-3Е (на 1 - 8 каналов)
- Пульт управления с микрофоном ПДУ-3Е;
- Исполнительное устройство, расположенное рядом с радиостанцией.
1. | Системная консоль СК-3Е-02 | 1250,0 у.о. |
2. | Комплект канальний (канальная карта с разъемом Ethernet КЕ-3Е-02 и исполнительное устройство ВП-3Е-02) КК-3Е-02 | 623,0 у.о. |
3. | Дополнительный диспетчерский пульт ПДУ-3Е | 360,0 у.о. |
4. | Карта мониторинга канала и архивации с усилителем НЧ КМА-3Е-У | 185,0 у.о. |
5. | Динамик ГУ-25 | 45,0 у.о. |
6. | Дополнительный диспетчерский пульт ПДУ-1К | 250,0 у.о. |
7. | Пристрій під‘єднання додаткових пультів ПДУ-1К (у разі необхідності під’єднання двох або більше додаткових пультів) | від 150,0 у.о. |
8. | Система гарантированного питания ДЖ-1315АC (под стойку 19’’ без АКБ) | 180,0 у.о. |
