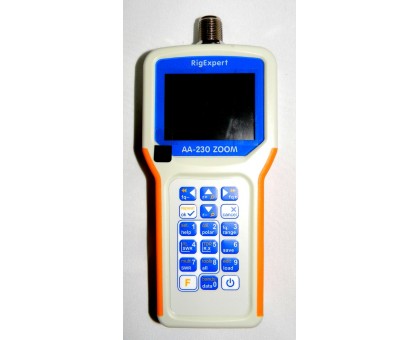

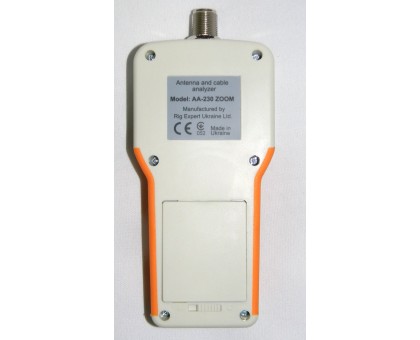

RigExpert AA-230 ZOOM антенний аналізатор

Цифровий вимірювальний пристрій RigExpert AA-230 ZOOM

Діапазон вимірюваних частот: 0.1-230 МГц

RigExpert AA-230 ZOOM - вимірювач КСХ у широкому діапазоні частот КВ, CB, LB, УКХ.

Антенний аналізатор розроблений для вимірювання КСХ (коефіцієнт стоячої хвилі), зворотних втрат, втрат у кабелі та інших параметрів кабелів та антенних систем у діапазоні від 60 кГц до 230 МГц.

Вбудована функція ZOOM робить графічні виміри особливо ефективними.

Наступні завдання легко вирішуються використанням цього аналізатора:

- швидка перевірка антен;

- налаштування антени;

- вимір КСХ на декількох частотах;

- вимірювання КСХ та імпедансу антени та порівняння їх до та після певної події (дощ, ураган тощо);

- виготовлення коаксіальних ліній та вимірювання їх параметрів;

- тестування кабелів та виявлення їх пошкоджень;

- вимірювання ємності та індуктивності реактивних навантажень.

Частотний діапазон: від 0,1 до 230 МГц.

Крок введення частоти: 1 кгц.

Вимірювання для систем 25, 50, 75 та 100 Ом.

Діапазон вимірювання КСХ: від 1 до 100 у цифровому режимі, від 1 до 10 у режимі графіка.

Відображення КСХ: цифрове або у вигляді аналогового індикатора.

Діапазон R і X: 0...10000, -10000...10000 у цифровому режимі 0...1000, -1000...1000 у режимі графіка.

Режими роботи:

- КСХ на одній або кількох частотах;

- КСО, зворотні втрати, R, X, Z, L, C на одній частоті;

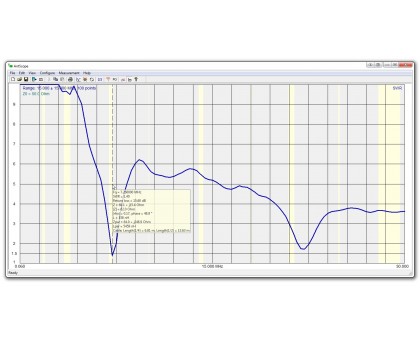

- КСХ графік, 20 – 500 точок;

- R, X графік, 20 – 500 точок;

- графік Сміта, 20 – 500 точок;

- графік зворотних втрат, 20 – 500 точок;

- кабельні утиліти (втрати та характеристичний імпеданс)

Опціональні open-short-load калібрування.

ВЧ вихід:

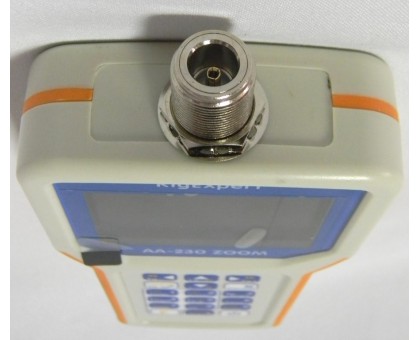

- Тип роз'єму: UHF (SO-239)

- форма вихідного сигналу: прямокутна, 0.06 до 230 МГц;

- вихідна потужність: -10 dBm (при 50 Ом навантаженні).

 Живлення:

- чотири 1.5В алкалайнові батарейки, типу AA;

- чотири 1.2В Ni-MH акумулятори, типу AA*;

- максимум 4 години безперервного вимірювання, максимум 2 дні в режимі очікування при повністю заряджених акумуляторах;

- коли аналізатор підключений до комп'ютера або DC-адаптера з роз'ємом USB, він живиться від цих джерел.

інтерфейс:

- 290 × 220 кольоровий TFT дисплей

- вологозахищена клавіатура, 6 х 3 клавіш;

- багатомовні меню та підказки

- USB-підключення до персонального комп'ютера.

Габаритні розміри: 82 мм х 182 мм х 32 мм.

Робоча температура: 0...40°C.

Вага: 236 г – без акумуляторів.

Гарантія: 2 роки.

GTIN-13: 4820185420082.

RigExpert AA-230 ZOOM виготовлено в Україні.

Специфікація може змінюватися без попередження.

* Акумулятори не входять до комплекту аналізатора.
