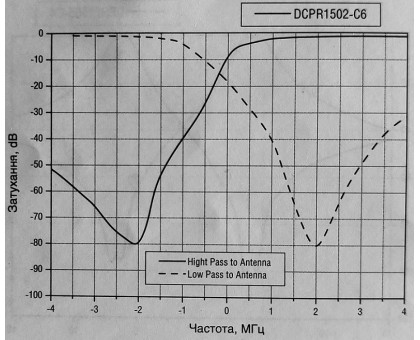

DCPR1502-С6 дуплексер 148-175 МГц (150 Вт)
Новинка
Дуплексер мобільний малогабаритний DCPR1502-С6
Діапазон частот: 148-175 МГц;
Рознесення частот (прийом-передача), не менше 2 МГц.
Максимальна потужність на вході (безперервна), 150 Вт.
Вхідний імпеданс, 50 Ом
Шестиелементний дуплексний фільтр смугово-режекторного типу моделі DCPR1502-C6 призначений для забезпечення розв'язки передавального та приймального каналів у системах зв'язку дуплексного типу з частотним поділом сигналів.
Об'єднуючи в собі невеликі габаритні розміри, малі внесені втрати, мале рознесення частот і вибірковість характеристик, цей дуплексер добре використовувати в репітерах, що працюють із високими потужностями сигналів.
Конструктивно виконаний на шести високодобротних коаксіальних резонаторах розміром 2” у поперечному перерізі за режекторною схемою.
Температурна стабілізація досягається завдяки використанню відповідних матеріалів та температурно-компенсованому конструкторському рішенню.
Температурна стабілізація досягається завдяки використанню відповідних матеріалів та температурно-компенсованому конструкторському рішенню.
Резонатори виготовлені із екструдованого пасивованого алюмінію; шасі – гальванічно покрита сталь; використовуються кабелі та роз'єми з тефлоновою ізоляцією.
Випускаються як у незабарвленому, так і пофарбованому в чорний колір варіантах.
Випускаються як у незабарвленому, так і пофарбованому в чорний колір варіантах.
Використовується для роботи при потужності сигналів на вході до 150 Вт у безперервному режимі та дозволяє здійснювати механічну перестройку частоти у всьому діапазоні робочих частот.
Розмір резонатора, мм 2”x 2”
Діапазони частот: 148-156 / 155-165 / 165-175 МГц
Дуплексне рознесення 2/4; 4/6; 6/8; 8/10 МГц
Максимальна вхідна потужність 150 Вт
Вносимі втрати, дБ < 1.5
Придушення сигналу передачі Tx на прийомному каналі Rx, дБ > 75
Придушення шумів передачі Tx на частоті прийому Rx в каналі передачі, дБ > 75
Номінальний опір 50 Ом
КСХ < 1:1.2
Роз’єм N-female
Діапазон робочих температур,°C −30 … +60
Габаритні розміри (В x Ш x Г) 55x252x630 мм
Вага 4,4 кг
