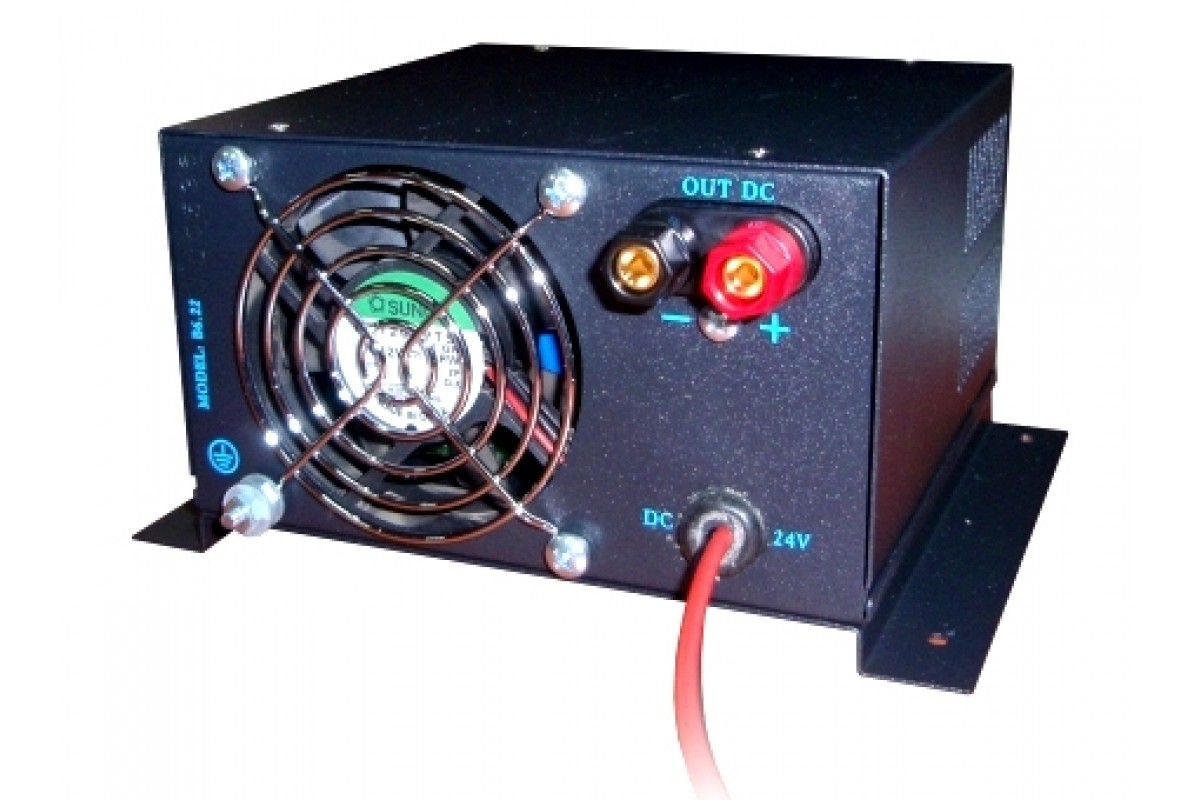

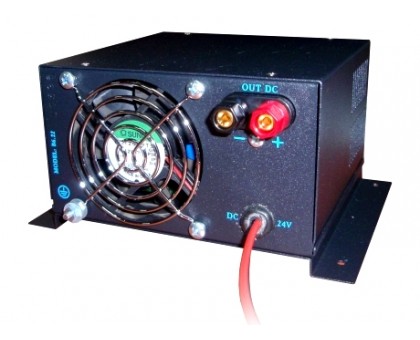

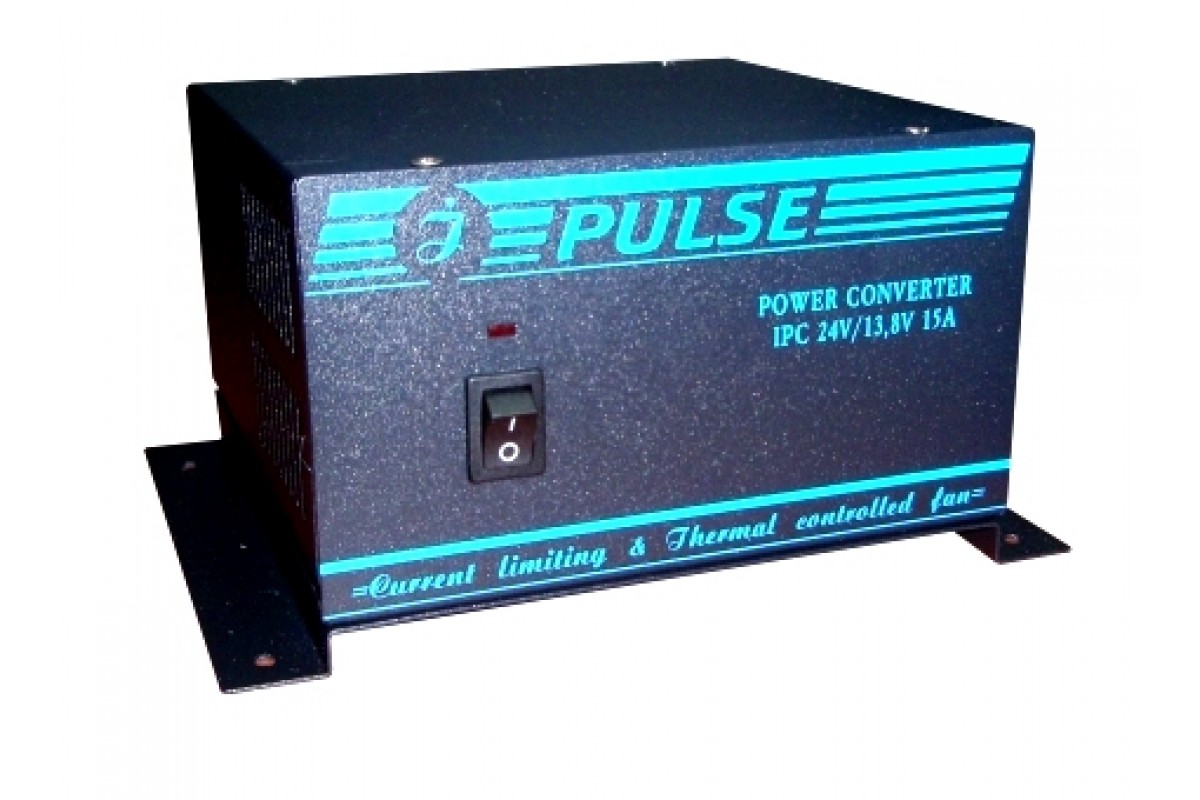

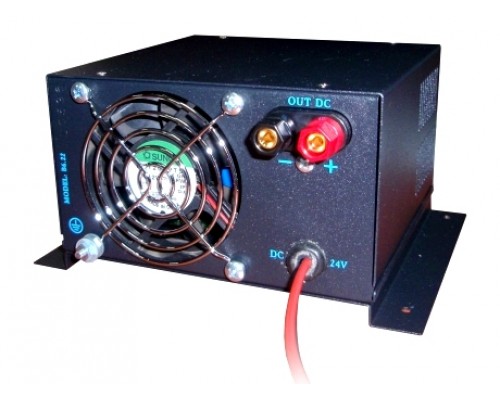

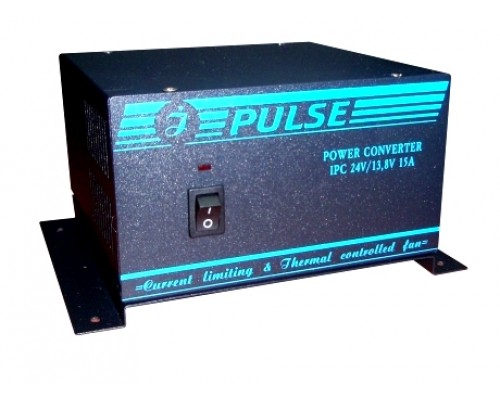

IPC 24V/13,8V 15A перетворювач напруги

Вхідна напруга: 24V

Вихідна напруга: 13.8V

Вихідний струм: 15A

Перетворювач напруги IPC 24V/13,8V 15A (далі – прилад) призначений для живлення різної радіоелектронної апаратури, аудіо-відеотехніки та інших споживачів енергії з напругою живлення 13,8 В від мережі постійного струму напругою 24 В.

Умови експлуатації:

- температура довкілля від 0С до +40С;

- відносна вологість 95% за температури +35С;

- Режим роботи – цілодобовий.

Основні технічні дані та характеристики

Номінальне значення напруги електроживлення постійного струму 24В.

Робочий діапазон напруги електроживлення постійного струму (21...28)В.

Допустимий діапазон напруги електроживлення постійного струму (20…30)В.

Вихідна напруга постійного струму Uвих (13,8×0,1)В.

Максимальний вихідний струм Iмакс 15А.

Нестабільність вихідної напруги при зміні напруги електроживлення у всьому робочому діапазоні та струмі навантаження 0,9 макс, не більше 1%.

Нестабільність вихідної напруги при зміні струму навантаження від 0 до 0,9 макс при номінальній напрузі електроживлення, не більше 1%.

Пульсація вихідної напруги в режимі стабілізації напруги, не більше 50мВ ефективного значення.

Пульсація вихідної напруги в режимі обмеження струму, не більше 100мВ ефективного значення.

Температурний дрейф вихідної напруги у режимі стабілізації напруги, трохи більше 0,02%/?С.

Максимальний викид вихідної напруги при скиданні від 0,9 Iмакс до 0 в режимі стабілізації напруги, не більше 5%.

У приладі захист від перевантажень та коротких замикань здійснюється автоматично шляхом переходу з режиму стабілізації напруги в режим обмеження струму та навпаки.

За способом захисту людини від ураження електричним струмом прилад відповідає класу 01, а за ступенем захисту корпусом електричного обладнання – IP20.

Електрична міцність ізоляції між замкнутими вхідними клемами та корпусом приладу, між замкнутими вихідними клемами та корпусом приладу, а також між замкнутими вхідними та замкнутими вихідними клемами приладу, витримує без пробою випробувальну напругу 1000В ефективного значення.

К.К.Д. приладу при максимальній вихідній потужності, щонайменше 0,8.

Габаритні розміри приладу (ШxВxГ) 190x95x170мм.

Маса приладу, трохи більше 1,5кг.
